一、原理

   JL-LDR熱式氣體流量計是利用熱傳導原理測流量的儀表。該儀表具有體積小、數字化程度高、安裝方便，測量準確等優點。采用橋式環路，一個傳感器測量流量溫度，另一個傳感器維持高于流體溫度的恒溫差，可以在高溫和高壓條件下進行流量測量。

熱式氣體質量流量計具有如下技術優勢：

• 真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確。可得到氣體的質量流量或者標準體積流量
• 寬量程比，可測量流速高至100Nm/s低至0.5Nm/s的氣體，可以用于氣體檢漏。
• 抗震性能好，使用壽命長。傳感器無活動部件和壓力傳感部件，不受振動對測量精度的影響。
• 安裝維修簡便。在現場條件允許的情況下，可以實現不停產安裝和維護。
• 數字化設計。整體數字化電路測量。測量準確、維修方便。
• 采用RS485通訊，或HART通訊，可實現工廠自動化、集成化。

  二、應用范圍

  本產品廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱 力、醫療、熱電廠、環保等行業。
  ●鋼鐵廠，焦化廠煤氣流量測量
  ●鍋爐空氣流量，測量二次風量
  ●煙囪排出的煙氣流量測量
  ●水處理中瀑氣流量測量
  ●水泥，卷煙，玻璃廠生產過程中氣體流量測量
  ●壓縮空氣流量測量
  ●天然氣，煤氣，液化氣，火炬氣，氫氣等氣體流量測量
  三、技術參數：
  ●測量范圍：（0.05～80）Nm/s（標準狀態為20℃，101.33KPa）
  ●測量介質：除乙炔氣外的潔凈氣體
  ●溫度范圍：環境溫度：-40℃～+60℃
  介質溫度：-10℃～+200℃
  ●準 確 度：±1％的讀數；±0.5％滿量程
  ●重 復 性：±0.5％的滿量程
  ●輸 出：瞬時流量 4-20mA DC 最大負載600Ω,RS232,RS485
  ●響應速度：小于1S
  ●供電電壓：24VDC±10%
  ●機械連接：3/4 NPT不銹鋼緊固件
  ●探桿長度：800mm（此長度為標準長度，特殊請聲明）
  ●探桿直徑：18mm
  ●直管段長度：無嚴格要求
  ●壓力損失：可以忽略
  ●工作壓力：1.6MPa
  ●現場顯示：（LED）上排為瞬時流量每行4個字符，下排為累積流量每行8個字符，可以按英制或公制單
  位顯示流量、累積流量。
  ●數據保護: 累計量保存在EEROM內，（斷電可保存百年）
  ●傳感器及管線表體材料:316L（可選哈氏合金C）
  ●防護等級：IP65
  ●變送單元：選擇防爆封裝。
  四、應用實例
  1.石油化工行業
  應用場合：火炬氣排放監控
  產品優點：寬量程比，傳感器不易堵塞，可在線插拔清洗，適用氣體廣泛
  2.電力行業
  應用場合：鍋爐一次風、二次風、磨煤風的風量測量
  產品優點：安裝簡便，無直管段要求，低壓力損失，無需溫壓補償，可在苛刻的條件下使用（如：空氣中
  含有粉塵、顆粒、磨損嚴重、低壓力等）
  3.冶金行業
  應用場合：高爐煤氣、焦?fàn)t煤氣測量
  產品優點：按實際介質組份標定，可對組份變化進行修正，可在線清洗傳感器，插入長度可任意調整
  4.電子行業
  應用場合：高純度氣體質量流量測量
  產品優點：無需溫壓補償直接測量質量流量，傳感頭經過高度拋光，可用于貿易結算
  5.供暖通風和空調系統（HVAC）
  產品優點：產品反應靈敏、運行可靠，對安裝直管段無嚴格要求
  6.水處理行業
  應用場合：測量曝氣池的空氣流量
  產品優點：耐臟、耐塵，真正無壓降，現場安裝簡便
  7.食品行業
  應用場合：向反應器中通入適量氣體，控制過程及質量
  產品優點：衛生級3A，高純凈度，所有接液表面采用不銹鋼，寬量程比

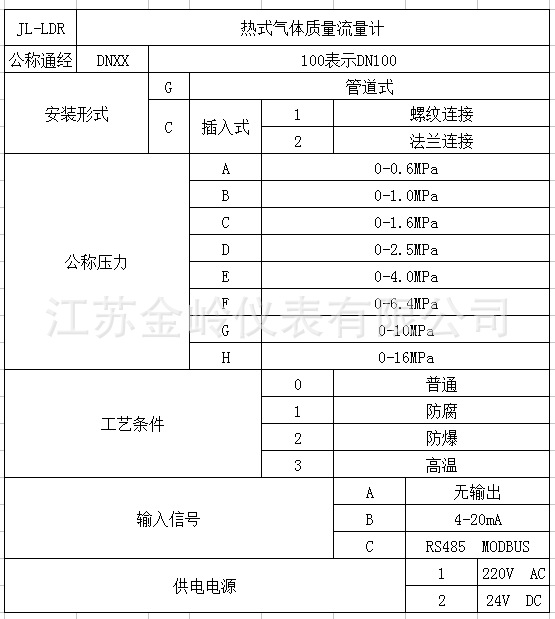

選型表
